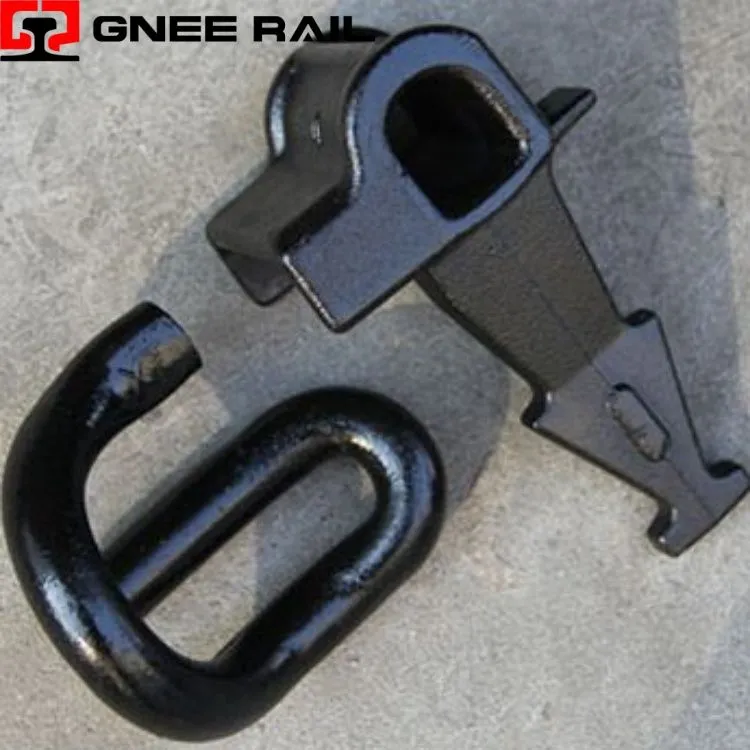

คลิป E แรงดึงสูง

คลิปรางรถไฟใช้ยึดรางเข้ากับแผ่นฐานด้านล่างพร้อมกับหมอนคอนกรีต คลิปสำหรับงานหนักประเภทต่างๆ- ถูกนำมาใช้เพื่อยึดรางกับแผ่นฐานด้านล่างหรือสลีปเปอร์ โดยทั่วไปแล้วคลิปหนึ่งคือ E Clip ซึ่งมีรูปร่างเหมือนคลิปหนีบกระดาษที่มีขนแข็ง อีกอันหนึ่งคือ SKL Tension Clamp ซึ่งเป็นแบบที่ใช้กันอย่างแพร่หลายทั่วโลก อื่นๆ เช่น KPO Clamp และ Nabla Clip ก็ใช้ในสถานการณ์ที่แตกต่างกันเช่นกัน

คำอธิบาย

พารามิเตอร์ทางเทคนิค

ระบบรางยึดราง E

คลิป E- ของรางรถไฟเป็นตัวยึดเหล็กสปริงหลอมที่มีรูปทรงเอปไซลอน- ที่โดดเด่น ซึ่งออกแบบมาเพื่อระบบรางนอนคอนกรีต คลิปนี้ทำงานผ่านการโก่งตัวแบบยืดหยุ่น โดยแปลงแรงในการติดตั้งเป็นแรงกดยึดคงที่บนตีนผีราง การออกแบบ-แบบวงปิดทำให้มั่นใจได้ถึงการคงตัวที่ดีภายในการหล่อ-ในไหล่ ในขณะเดียวกันก็รองรับการขยายตัวทางความร้อนและการโหลดแบบไดนามิก ผลิตผ่านการขึ้นรูปร้อน-อย่างแม่นยำและการบำบัดความร้อน ให้ประสิทธิภาพที่สม่ำเสมอในการใช้งานหลัก ความเร็วสูง- และการขนส่งหนัก- ทั่วโลก

ข้อมูลจำเพาะทางเทคนิค:

พารามิเตอร์	ข้อมูลจำเพาะ	ตัวบ่งชี้ประสิทธิภาพ
ประเภทเรขาคณิต	เอปซิลอน-มีรูปทรง ปิด-วง	การออกแบบการเก็บรักษาแบบเชลย
วัสดุ	เหล็กสปริง หลอมร้อน-	โครงสร้างจุลภาคของเบนนิติก
แรงหนีบ	ต่อคลิปที่ตีนรถไฟ	ช่วงที่กำหนด 10–16 kN
การป้องกันการกัดกร่อน	สังกะสี-เคลือบเกล็ดอลูมิเนียม	>สเปรย์เกลือ 1,000 ชม
อายุการใช้งาน	แอปพลิเคชันหลัก	ปกติอายุ 25–35 ปี

มุมมองการติดตั้งและบำรุงรักษา:

รูปทรงของส้นแบบวงปิด-สร้างการยึดเกาะกับกระเป๋าบริเวณไหล่ ป้องกันการดีดออกภายใต้การสั่นสะเทือนความถี่สูง-หรือการกระแทกด้านข้าง
รัศมีโค้งงอที่มีความแม่นยำ-จะกระจายความเค้นให้เท่ากันทั่วทั้งตัวคลิป ขจัดจุดความเข้มข้นเฉพาะจุดที่อาจทำให้เกิดการแตกร้าวเมื่อยล้า
โครงสร้างแขนสมมาตรช่วยให้มั่นใจถึงแรงจับยึดที่สมดุลทั้งสองด้านของตีนผีราง โดยรักษาระดับเกจที่สม่ำเสมอ

มุมมองการบำรุงรักษาและการปฏิบัติงาน

การตีขึ้นรูปร้อน-จะปรับโครงสร้างเกรนให้สอดคล้องกับวิถีความเค้นของคลิป ทำให้เกิดเส้นทางโหลดที่ไม่ขาดตอนซึ่งจะเพิ่มความต้านทานต่อความล้าได้สูงสุด
การอบชุบด้วยความร้อนแบบออสเตมเปอร์ที่ควบคุมได้จะพัฒนาโครงสร้างจุลภาคแบบไบนิติกที่สร้างความสมดุลระหว่างความแข็งและความเหนียวของการแตกหักเพื่อต้านทานแรงกระแทก
การขัดผิวด้วยการฉีดแบบเต็ม-จะทำให้เกิดความเค้นตกค้างจากแรงอัด ซึ่งปิดข้อบกพร่องที่พื้นผิวด้วยกล้องจุลทรรศน์และชะลอการแพร่กระจายของรอยแตกร้าว
