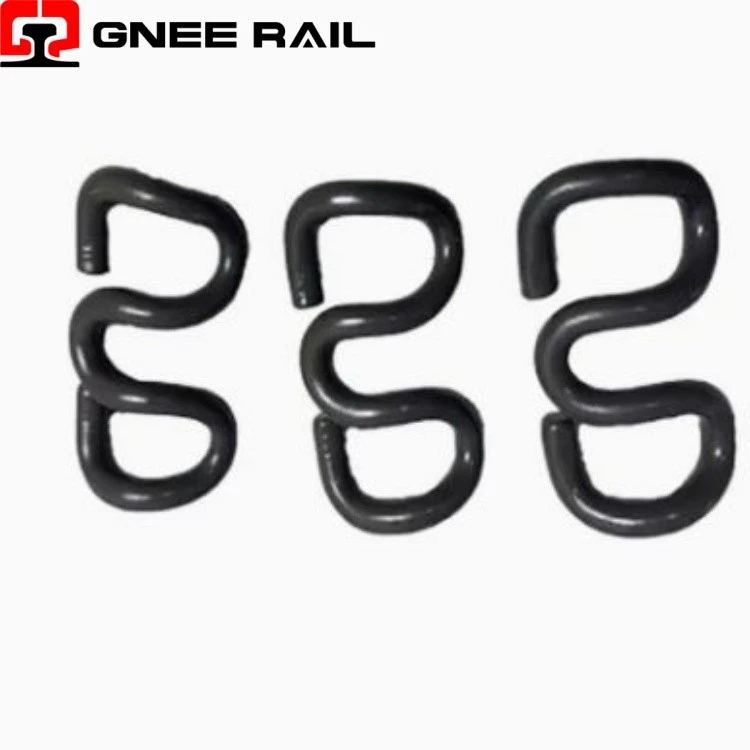

↵ระบบรางยึดคลิป SKL

คลิป Railway SKL เป็น-ตัวยึดเหล็กสปริงแรงดึงสูงที่ทำหน้าที่เป็น "กล้ามเนื้ออัตรา- ที่แปรผันได้" ของราง ออกแบบทางวิศวกรรมด้วยรูปทรงแคลมป์แรงดึงที่ไม่สมมาตร ซึ่งให้แรงจับยึดที่เหนือกว่า-แรงยึดนิ้วเท้าสูงสุด 18 kN- ในขณะที่ยังคงรักษาความยืดหยุ่นที่ควบคุมได้ตลอดช่วงการโก่งตัวที่กว้างกว่าคลิป E- มาตรฐาน ต่างจากการออกแบบคลิปหนีบแบบสมมาตร สถาปัตยกรรมวงออฟเซ็ตที่โดดเด่นของ SKL สร้างอัตราสปริงแบบก้าวหน้าที่ปรับให้เข้ากับโหลดแบบไดนามิก: นุ่มขึ้นสำหรับการดูดซับแรงสั่นสะเทือนระหว่างทางเดินปกติ และแข็งขึ้นแบบเอกซ์โปเนนเชียลเมื่อแรงด้านข้างคุกคามความสมบูรณ์ของแทร็ก

ข้อมูลจำเพาะทางเทคนิค:

คุณสมบัติ	คลิปการรถไฟ SKL	รถไฟ E-คลิป (ก่อนหน้า)
เรขาคณิตการออกแบบ	แคลมป์ปรับความตึงแบบอสมมาตร	คลิปหนีบกระดาษสมมาตร/รูปทรง E-
การตอบสนองของกองทัพ	สปริงอัตราก้าวหน้า/แปรผัน-	สปริงอัตราเชิงเส้น/คงที่-
ช่วงความแข็ง	42-47 HRC (ปรับความเหนียวให้เหมาะสม)	44-48 HRC (ปรับความแข็งให้เหมาะสม)
ช่วงการรับน้ำหนักนิ้วเท้า	8-18 กิโลนิวตัน (แปรผันตามแรงบิด/ขนาด)	8-12 kN (คงที่โดยรูปทรงเรขาคณิต)
การปรับเกจ	ได้-ผ่านการสลับแผ่นนำแบบทำมุม	ไม่มี-ตำแหน่งด้านข้างคงที่
โรงงานก่อน-ประกอบ	สามารถประกอบล่วงหน้าทั้งระบบได้-	ตัวเลือกก่อนการประกอบมีจำกัด-
การป้องกันการโอเวอร์โหลด	ตัวบ่งชี้หน้าสัมผัสวงกลาง	ไม่มีคุณสมบัติเทียบเท่า
วัสดุหลัก	38Si7, 60Si2MnA, 60Si2CrA	60Si2MnA, 60Si2CrA
ความเข้ากันได้ของระบบ	ตระกูลสายรัด HM (ต้นกำเนิดจากเยอรมัน)	Pandrol/ระบบสากล
ชีวิตความเหนื่อยล้า (20 มม.)	5 ล้านรอบ	5 ล้านรอบ

มุมมองการติดตั้งและบำรุงรักษา:

การตอบสนองของแรงก้าวหน้า:การออกแบบแคลมป์ยึดแรงดึงแบบอสมมาตรให้-คุณลักษณะสปริงแบบไม่เป็นเชิงเส้น- มีความแข็งเริ่มต้นต่ำลงสำหรับการลดแรงสั่นสะเทือน ความต้านทานแบบก้าวหน้าเพิ่มขึ้นแบบทวีคูณภายใต้ภาระด้านข้างที่รุนแรงเพื่อป้องกันการพลิกคว่ำของราง

บูรณาการระบบและการปรับเปลี่ยน:ได้รับการออกแบบทางวิศวกรรมให้เป็นระบบนิเวศการยึดที่สมบูรณ์ด้วยแผ่นนำมุมที่ช่วยให้สามารถปรับรางด้านข้างได้ตามช่วงที่ระบุ ทำให้สามารถแก้ไขเกจได้โดยการเปลี่ยนส่วนประกอบแทนที่จะเปลี่ยนสลีปเปอร์

ความเหนื่อยล้าของชีวิตและความสมบูรณ์ของวัสดุ:ผลิตจากเหล็กสปริงที่ใช้เคมีควบคุม- (38Si7, 60Si2MnA) โดยมีความแข็งที่เหมาะสมที่ 42-47 HRC-อ่อนกว่า E- เล็กน้อยโดยยึดตามความเหนียวและความต้านทานการแตกร้าวเหนือความแข็งสูงสุดเพื่อยืดอายุการใช้งาน

มุมมองการบำรุงรักษาและการปฏิบัติงาน

อัตราสปริงแปรผัน:รูปทรงของวงที่ไม่สมมาตรของ SKL จะสร้างเส้นโค้งการโก่งตัวแบบก้าวหน้า-แรงจับยึดจะเพิ่มขึ้นอย่างช้าๆ ในระหว่างการเคลื่อนไหวครั้งแรก (ช่วง 8-12 กิโลนิวตัน) แต่จะสูงขึ้นอย่างมากเมื่อการโก่งตัวเข้าใกล้ขีดจำกัด ทำให้ทั้งสะดวกสบายและปลอดภัย
กลไกความปลอดภัยของ Central Loop:ส่วนโค้งตรงกลางที่ผสานรวมของคลิปจะทำหน้าที่เป็นตัวแสดงการโอเวอร์โหลดและการหยุดทางกลไก-การสัมผัสกับรางจะเกิดขึ้นเฉพาะเมื่อมีแขนรับแรงมากเกินไป ป้องกันการเปลี่ยนรูปพลาสติก และส่งสัญญาณปัญหาที่อาจเกิดขึ้นกับราง
ความต้านทานแรงบิด:การออกแบบออฟเซ็ตของ SKL ต่างจากคลิปแบบสมมาตรตรงที่ทำให้เกิดความแข็งของแรงบิดโดยธรรมชาติ ซึ่งต้านทานการหมุนของรางภายใต้ระดับความสูงที่ไม่สมดุลหรือรถบรรทุกที่อยู่ตรงกลางสูง-
