คำอธิบาย
พารามิเตอร์ทางเทคนิค

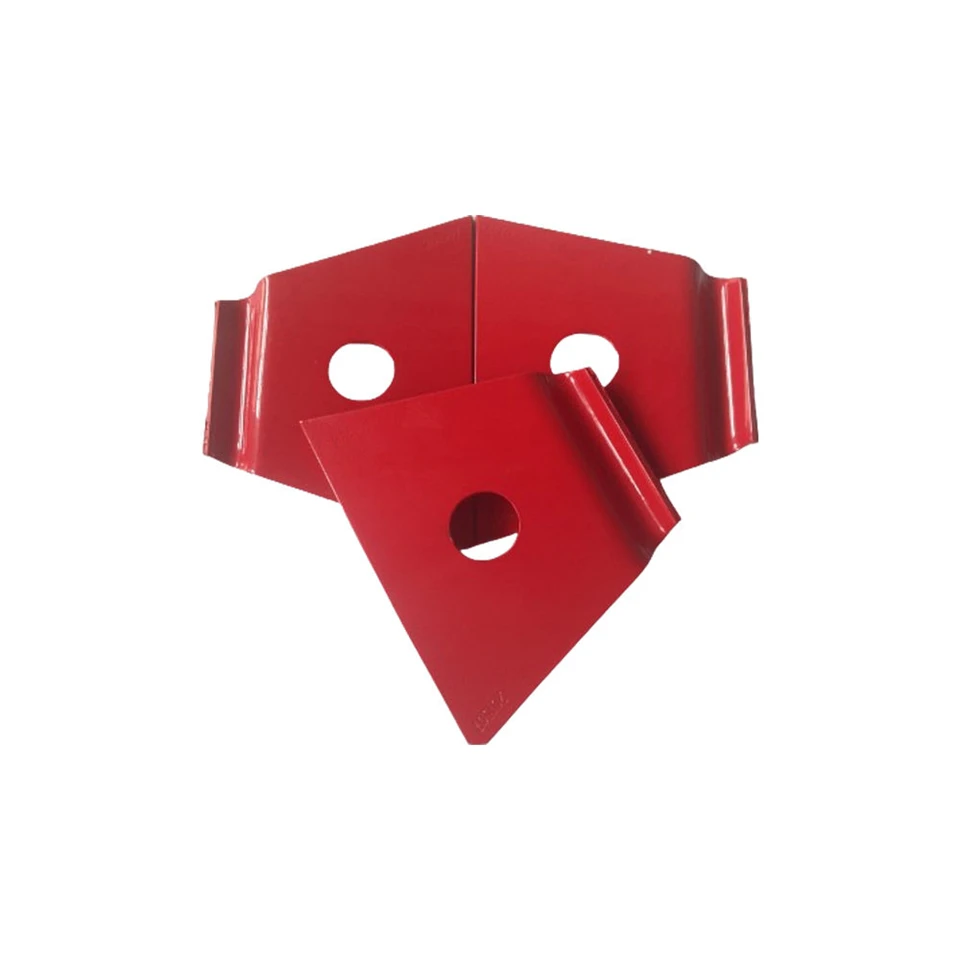

คลิป Nabla รถไฟ: ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์
| พารามิเตอร์ | นาบลา ประเภท A | Nabla Type B (แบบหุ้มฉนวน) | นาบลา ประเภท C (กำลังสูง-) |
|---|---|---|---|
| เกรดวัสดุ | เหล็กสปริง 51CrV4 | 51CrV4 + ฉนวนไนลอน | เหล็กโลหะผสม 60Si2CrA |
| พื้นผิวเสร็จสิ้น | การเคลือบเกล็ดสังกะสี (40-50μm) | เคลือบสีฝุ่นอิพ็อกซี-โพลีเอสเตอร์ | ชุบสังกะสีแบบจุ่มร้อน- (มากกว่าหรือเท่ากับ50μm) |
| ความสูงของคลิป (H) | 68 มม. ± 1 มม | 70 มม. ± 1 มม | 66 มม. ± 1 มม |
| ความกว้างในการเปิด (W) | 25 มม. ± 0.5 มม | 26 มม. ± 0.5 มม | 24 มม. ± 0.5 มม |
| เส้นผ่านศูนย์กลางลวด (Ø) | 13 มม. ± 0.3 มม | 13 มม. ± 0.3 มม | 14 มม. ± 0.3 มม |
| แรงหนีบ | 10-12 กิโลนิวตัน | 9-11 กิโลนิวตัน | 12-15 กิโลนิวตัน |
| แรงบิดในการติดตั้ง | 130-150 N·m | 120-140 N·m | 140-160 N·m |
| น้ำหนักต่อคลิป | 0.45 กก. ± 0.02 กก | 0.48 กก. ± 0.02 กก | 0.50 กก. ± 0.02 กก |
| อุณหภูมิในการทำงาน | -30 องศาถึง +100 องศา | -20 องศาถึง +80 องศา | -40 องศาถึง +120 องศา |
| การรับรอง | EN 13481-5 UIC 864 | ห้องน้ำในตัว 50122-1, IEC 61373 | TSI, AREMA Ch.30 |
คลิป Nabla ของรถไฟ: การประยุกต์ใช้ทางวิศวกรรมและการตรวจสอบประสิทธิภาพ
| บริบทของแอปพลิเคชัน | ข้อกำหนดการติดตั้ง | ข้อกำหนดด้านประสิทธิภาพ | วิธีทดสอบภาคสนาม |
|---|---|---|---|
| Ballasted Track (ขนส่งสินค้า) | ติดตั้งไว้ล่วงหน้า-บนไหล่ เครื่องมือไฮดรอลิก | น้ำหนักนิ้วเท้ามากกว่าหรือเท่ากับ 9 kN หลังจาก 1M GT | การวัดโหลดเซลล์แบบไดนามิก |
| รางไร้บัลลาสต์ (HSR) | การยึดโดยตรงกับแผ่นฐาน ประแจทอร์ค | ความแข็งแนวตั้ง 22-28 กิโลนิวตัน/มม | การทดสอบความถี่ค้อนอิมพัลส์ |
| การขนส่งสาธารณะ/รถไฟในเมือง | รองรับแผ่นอะแดปเตอร์ Pandrol | ความต้านทานไฟฟ้า > 5 MΩ | การทดสอบ Megger ที่ 1,000V DC |
| ทางโค้ง (R < 400m) | โหลดนิ้วเท้าที่ได้รับการปรับปรุง +15% | ไม่มีการคืบคลานด้านข้างหลังจาก 6 เดือน | การสแกนเรขาคณิตของแทร็กออปติคอล |
| การประยุกต์ใช้ดาดฟ้าสะพาน | แผ่นยางยืด+ชุดคลิปนาบลา | อัตราส่วนการทำให้หมาด ๆ มากกว่าหรือเท่ากับ 0.03 | การวิเคราะห์การสลายตัวของความเร่ง |
| โซนอุณหภูมิ | ฤดูร้อน: +40 องศา / ฤดูหนาว: -25 องศา | ความแปรผันของแรงจับยึด < ±10% | บันทึกการติดตามกำลังตามฤดูกาล |
| รอบการบำรุงรักษา | การตรวจสอบทุกๆ 12 เดือน | การขันให้แน่นอีกครั้งหากรับน้ำหนักที่ปลายเท้า < 8 kN | แม่แรงไฮดรอลิก+เกจวัดโหลด |
| การตรวจสอบชีวิตความเหนื่อยล้า | 10 ล้านรอบที่ 15-30 kN | ไม่มีรอยแตก เซ็ตตัวถาวร < 1 มม | การทดสอบพัลเซเตอร์ในห้องปฏิบัติการ (EN 13146-6) |
gnee-ซัพพลายเออร์มืออาชีพ
