คำอธิบาย
พารามิเตอร์ทางเทคนิค
↵

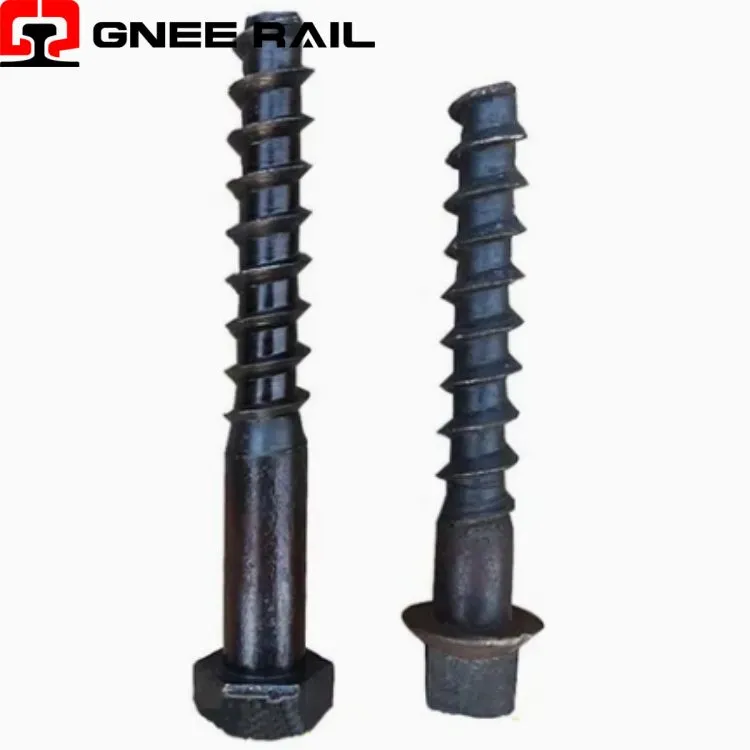

ระบบยึดรางสกรูเข็ม
สกรูยึดรางรถไฟเป็นอุปกรณ์ยึดแบบเกลียวที่ออกแบบมาเพื่อยึดแผ่นฐานรางหรือการยึดรางโดยตรงกับไม้ หมอนประกอบ หรือคอนกรีต โดยการติดตั้งแบบหมุน แทนที่จะใช้การกระแทก มีลักษณะพิเศษคือเกลียวเกลียวต่อเนื่อง โครงสร้างแบบหัวสี่เหลี่ยมหรือหกเหลี่ยม และโครงสร้างแบบหลอมหรือแบบม้วน ตัวยึดนี้แปลงแรงบิดที่ใช้ไปเป็นแรงจับยึดในแนวแกน ให้พรีโหลดที่สม่ำเสมอและวัดได้ ซึ่งยังคงมีเสถียรภาพภายใต้การโหลดแทร็กแบบไดนามิก
ข้อมูลจำเพาะทางเทคนิค:
| พารามิเตอร์ | ข้อมูลจำเพาะ | ลักษณะการทำงาน |
|---|---|---|
| กระบวนการผลิต | รีดหรือตัดด้าย | เกลียวแบบม้วนให้ความต้านทานความล้าที่เหนือกว่า |
| เกรดวัสดุ | เหล็กกล้าคาร์บอนปานกลาง-หรือโลหะผสม | ช่วงเกรดทั่วไป 1038 – 4140 |
| ช่วงแรงหนีบ | ต่อตัวยึด | 8 – 15 kN (ขึ้นอยู่กับการใช้งาน) |
| แรงบิดในการติดตั้ง | แรงหมุนที่ใช้ | ช่วงปกติ 150 – 300 นิวตันเมตร |
| ความต้านทานการถอน | ความสามารถในการดึงออกสูงสุด- | 15 – 25 กิโลนิวตันในไม้ซุง |
มุมมองการติดตั้งและบำรุงรักษา:
- การเพิ่มประสิทธิภาพมุมเกลียว:มุมนำของเกลียวได้รับการคำนวณเพื่อให้-คุณลักษณะการล็อคตัวเอง โดยที่ความต้านทานการเสียดสีเกินกว่าแนวโน้มการขับเคลื่อนด้านหลัง- ป้องกันการคลายตามธรรมชาติภายใต้การสั่นสะเทือนโดยไม่ต้องใช้กลไกการล็อคเสริม
- โปรไฟล์เกลียวแบบอสมมาตร:ปีกลูกปืนรับน้ำหนัก-มีมุมชันกว่าปีกข้าง ทำให้ส่งแรงได้อย่างเหมาะสมระหว่างการรับแรงดึง ขณะเดียวกันก็อำนวยความสะดวกในการขจัดเศษระหว่างการติดตั้ง
- การออกแบบรัศมีราก:รัศมีกว้างที่โคนของเกลียวช่วยลดความเข้มข้นของความเค้นที่อาจก่อให้เกิดการแตกร้าวจากความเมื่อยล้าภายใต้แรงตึงแบบวงจรที่พบในการใช้งานบนสนามแข่ง
มุมมองการบำรุงรักษาและการปฏิบัติงาน
- แรงบิด-ถึง-สหสัมพันธ์ของแรงดึง:ความสัมพันธ์ที่สร้างไว้ระหว่างแรงบิดที่ใช้กับแรงจับยึดที่พัฒนาขึ้น ช่วยให้สามารถควบคุมแรงตึงได้อย่างแม่นยำโดยใช้ประแจแรงบิดที่สอบเทียบแล้วหรืออุปกรณ์ติดตั้งอัตโนมัติ
- ข้อกำหนดเบื้องต้นในการขุดเจาะ:ข้อกำหนดเฉพาะของเส้นผ่านศูนย์กลางรูไพล็อตถูกกำหนดไว้เพื่อให้การเคลื่อนตัวของวัสดุที่เหมาะสมที่สุด-รูที่มีขนาดต่ำกว่าปกติมีความเสี่ยงที่จะแตกออกจากกัน ในขณะที่รูที่มีขนาดใหญ่กว่าปกติจะช่วยลดความสามารถในการดึงออก
- การเพิ่มประสิทธิภาพความเร็วในการติดตั้ง:ระยะพิตช์เกลียวหยาบช่วยให้สามารถแทรกได้อย่างรวดเร็ว ในขณะที่ยังคงรักษาความลึกของเกลียวที่เพียงพอสำหรับความสามารถในการจับยึดที่ต้องการ ทำให้ประสิทธิภาพในการติดตั้งสมดุลกับประสิทธิภาพ
ผู้จัดจำหน่าย Gnee Professional
