ราวระบบยึดหนามสุนัข

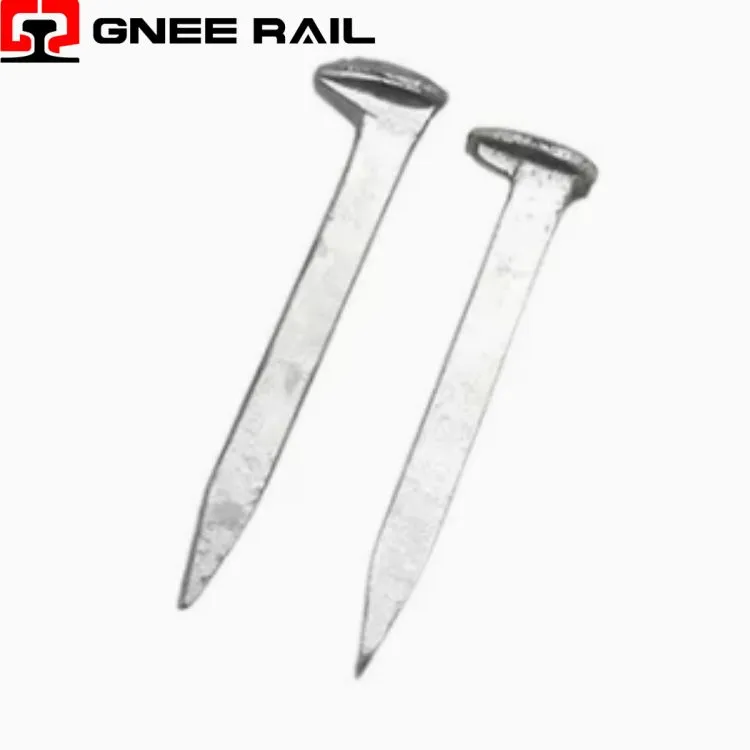

Railway Dog Spike เป็นตัวยึดไดรฟ์เหล็กหลอม-ที่มีโปรไฟล์รูปตัว L- ที่โดดเด่น ซึ่งประกอบด้วยก้านสี่เหลี่ยมหรือสี่เหลี่ยมที่ปลายสิ่วและหัวเยื้องด้านข้าง จุดประสงค์-ออกแบบมาเพื่อการยึดรางด้านล่างแบน-กับไม้กางเขนโดยใช้การเคลื่อนที่แทนที่ด้วยกลไกแทนที่จะใช้เกลียว ผลิตจากเหล็กกล้าคาร์บอนต่ำ-หรือเหล็กกล้าคาร์บอนปานกลาง-โดยใช้วิธีตีขึ้นรูปแบบเปิด-แม่พิมพ์หรือแบบปิด- ตัวยึดนี้อาศัยการบีบอัดแบบยืดหยุ่นของเส้นใยไม้ที่อยู่รอบๆ ก้านที่ถูกขับเคลื่อน เพื่อสร้างความต้านทานการหลุดออก ซึ่งจะเพิ่มขึ้นเมื่อเวลาผ่านไปในขณะที่เส้นใยไม้คลายตัวและสอดคล้องกับรูปทรงของหนามแหลม

ข้อมูลจำเพาะทางเทคนิค:

คุณลักษณะ	รายละเอียดทางเทคนิค	ตัวบ่งชี้ประสิทธิภาพ
วิธีการผลิต	การตีร้อน-จากเหล็กแท่งหรือแท่ง	การไหลของเกรนตามแนวเรขาคณิต
ข้อกำหนดวัสดุ	เหล็กกล้าคาร์บอนต่ำ-หรือคาร์บอนปานกลาง-	ความต้านทานแรงดึง 50 – 80 ksi
ขนาดที่กำหนด	ความยาว × ความหนาก้าน	โดยทั่วไป 5.5" – 6.5" × 5/8" – 11/16"
วิธีการติดตั้ง	ค้อน-ถูกตอกด้วยหนามแหลม	พัด 3 – 5 ครั้งต่อเข็มโดยเฉลี่ย
การใช้งานทั่วไป	เส้นสาขาอุตสาหกรรมมรดก	รางผูกไม้เท่านั้น

มุมมองการติดตั้งและบำรุงรักษา:

พื้นผิว ก้าน:ความหยาบของพื้นผิวที่ได้รับการควบคุมจากกระบวนการตีขึ้นรูปจะสร้างการประสานระดับไมโคร-กับเส้นใยไม้ ซึ่งจะเป็นการเพิ่มค่าสัมประสิทธิ์การเสียดสีให้เกินกว่าพื้นผิวที่ขัดเงาได้
การเพิ่มประสิทธิภาพมุมเรียว:เทเปอร์ด้าม 2–3 องศาช่วยให้การติดตั้งสมดุลกับแรงต้านการดึงออก ทำให้มั่นใจในการยึดเกาะที่เพียงพอโดยไม่ต้องใช้แรงขับเคลื่อนมากเกินไป
ภาพตัดขวาง-พื้นที่หน้าตัด:หน้าตัดของก้าน-มีขนาดเพื่อแทนที่ปริมาตรไม้ที่เพียงพอเพื่อสร้างโซนบีบอัดถาวร ขณะเดียวกันก็รักษาส่วนที่เหลือที่ผูกไว้เพียงพอเพื่อความสมบูรณ์ของโครงสร้าง

มุมมองการบำรุงรักษาและการปฏิบัติงาน

เรขาคณิตใบหน้าที่โดดเด่น:พื้นผิวด้านบนของส่วนหัวแบนและตั้งฉากกับแกนก้าน ทำให้มั่นใจได้ว่าการตีด้วยค้อนจะส่งพลังงานอย่างมีประสิทธิภาพโดยไม่สร้างแรงดัดงอที่จะทำให้แหลมบิดเบี้ยว
มุ่งหน้าไป-ถึง-รัศมีก้าน:รัศมีการเปลี่ยนผ่านระหว่างหัวและด้ามได้รับการควบคุมอย่างระมัดระวังเพื่อขจัดความเข้มข้นของความเค้น ขณะเดียวกันก็ให้ระยะห่างสำหรับการเข้าถึงเดือยแหลมระหว่างการติดตั้ง
การเสียรูปศีรษะแบบก้าวหน้า:หัวได้รับการออกแบบให้เปลี่ยนรูปเป็นพลาสติกภายใต้สภาวะการรับน้ำหนักเกินขั้นรุนแรง ช่วยให้มองเห็นการรับน้ำหนักด้านข้างมากเกินไปก่อนที่ด้ามจะเสียหาย
