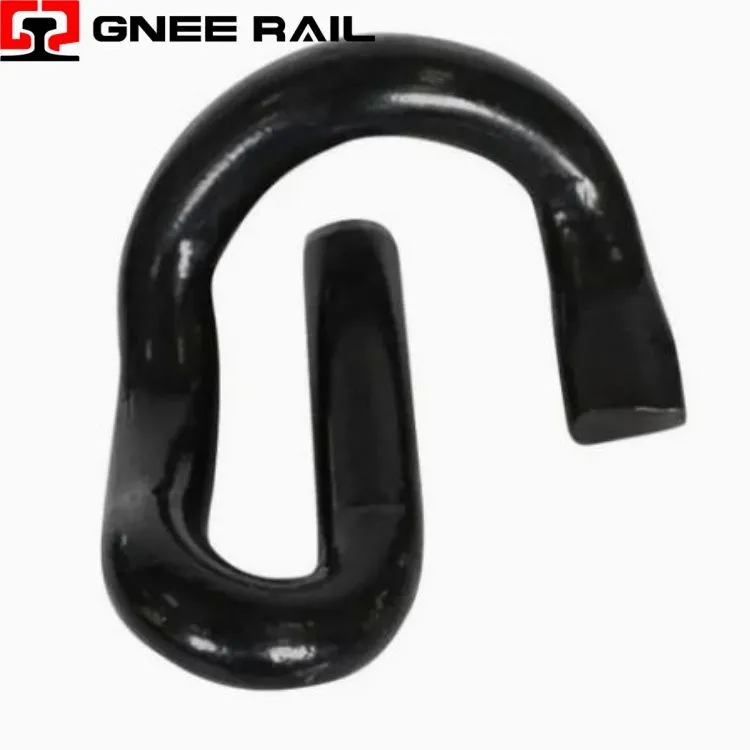

Q235 รถไฟ E คลิป

คลิปรางรถไฟใช้ยึดรางเข้ากับแผ่นฐานด้านล่างพร้อมกับหมอนคอนกรีต คลิปสำหรับงานหนักประเภทต่างๆ- ถูกนำมาใช้เพื่อยึดรางกับแผ่นฐานด้านล่างหรือสลีปเปอร์ โดยทั่วไปแล้วคลิปหนึ่งคือ E Clip ซึ่งมีรูปร่างเหมือนคลิปหนีบกระดาษที่มีขนแข็ง อีกอันหนึ่งคือ SKL Tension Clamp ซึ่งเป็นแบบที่ใช้กันอย่างแพร่หลายทั่วโลก อื่นๆ เช่น KPO Clamp และ Nabla Clip ก็ใช้ในสถานการณ์ที่แตกต่างกันเช่นกัน

คำอธิบาย

พารามิเตอร์ทางเทคนิค

ระบบรางยึดราง E

Railway E Clip เป็นตัวยึดเหล็กที่ยืดหยุ่นได้ ซึ่งออกแบบมาเพื่อยึดรางกับหมอนคอนกรีตในระบบรางสมัยใหม่ ผลิตจากเหล็กสปริงเกรดสูง- รูปทรง E- ที่โดดเด่นให้แรงจับยึดที่แม่นยำ ขณะเดียวกันก็รองรับการเคลื่อนที่ของรางแบบไดนามิก คลิปนี้ช่วยให้สามารถติดตั้งและถอดออกได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ การออกแบบที่ได้รับการพิสูจน์แล้วทำให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในการใช้งานหลัก การขนส่ง และการขนส่งหนัก-ทั่วโลก

ข้อมูลจำเพาะทางเทคนิค:

พารามิเตอร์	ข้อมูลจำเพาะ
ประเภทสินค้า	Railway E Clip – ตัวยึดรางยางยืด
เกรดวัสดุ	60Si2Mn / 51CrV4 / เทียบเท่าเหล็กสปริง
พื้นผิวเสร็จสิ้น	อี-เคลือบ / เกล็ดสังกะสี / เรขาคณิต / ฟอสเฟต
เส้นผ่านศูนย์กลางลวด	14 มม. – 16 มม. (0.55 – 0.63 นิ้ว)
แรงหนีบ	8 – 14 kN ต่อคลิป (ขึ้นอยู่กับระบบ)
การโก่งตัวแบบยืดหยุ่น	ระยะการทำงาน 10 – 14 มม
ชีวิตที่เหนื่อยล้า	มากกว่าหรือเท่ากับ 5 ล้านรอบโดยไม่มีการแตกหัก

มุมมองการติดตั้งและบำรุงรักษา:

มีขาสามขาขนานกันที่สร้างรูปร่าง-เพื่อการกระจายแรงสปริงที่สมดุล
รวมโซนการเปลี่ยนผ่านแบบโค้งเพื่อลดความเข้มข้นของความเครียดระหว่างการโก่งตัว
ออกแบบด้วยรูปทรงสมมาตรทำให้สามารถติดตั้งได้เหมือนกันจากทั้งสองด้าน
ปรับอัตราส่วนความยาวของขาให้เหมาะสมเพื่อให้เกิดการเคลื่อนที่แบบยืดหยุ่นสูงสุดก่อนที่จะเสียรูปถาวร
ให้แรงกดสัมผัสที่สม่ำเสมอทั่วตีนผีรางผ่านจุดแบริ่งที่มีรูปแบบแม่นยำ-
