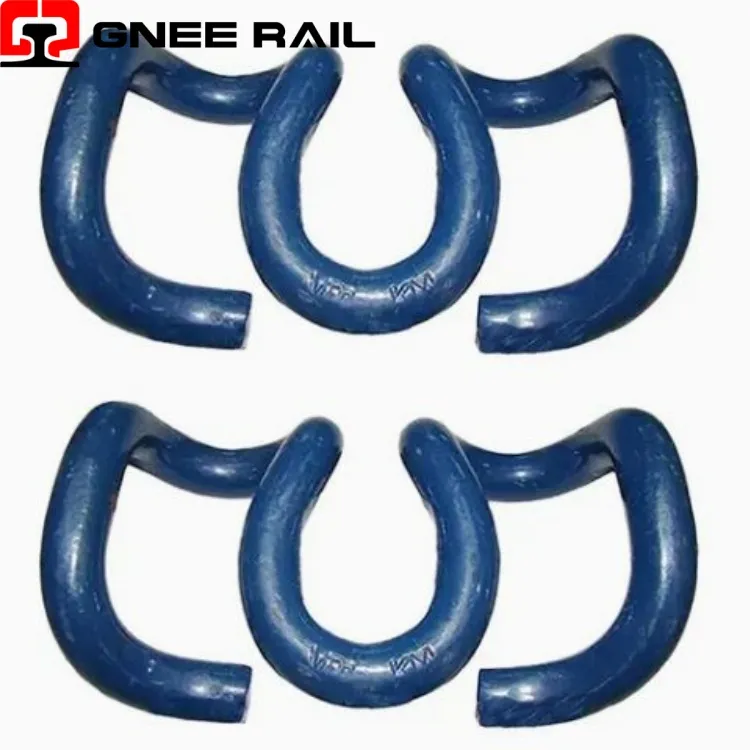

คลิป SKL เพื่อยึดรางเหล็ก

คลิปรางรถไฟใช้ยึดรางเข้ากับแผ่นฐานด้านล่างพร้อมกับหมอนคอนกรีต คลิปสำหรับงานหนักประเภทต่างๆ- ถูกนำมาใช้เพื่อยึดรางกับแผ่นฐานด้านล่างหรือสลีปเปอร์ โดยทั่วไปแล้วคลิปหนึ่งคือ E Clip ซึ่งมีรูปร่างเหมือนคลิปหนีบกระดาษที่มีขนแข็ง อีกอันหนึ่งคือ SKL Tension Clamp ซึ่งเป็นแบบที่ใช้กันอย่างแพร่หลายทั่วโลก อื่นๆ เช่น KPO Clamp และ Nabla Clip ก็ใช้ในสถานการณ์ที่แตกต่างกันเช่นกัน

คำอธิบาย

พารามิเตอร์ทางเทคนิค

↵

ราวระบบยึด SKL CLIP

คลิป Railway SKL เป็นตัวยึดรางแบบยืดหยุ่น-ที่ออกแบบมาอย่างแม่นยำ โดยมีลักษณะโค้งงอสองเท่า- (Ω) - ซึ่งออกแบบมาเพื่อให้แรงจับยึดที่ยั่งยืนผ่านการโก่งตัวหลาย-ระดับที่ควบคุมได้ ผลิตจาก-โลหะผสมเหล็กสปริงสมรรถนะสูง ให้การยึดรางที่ครอบคลุม-แนวตั้ง ด้านข้าง และแนวยาว- ในขณะเดียวกันก็รองรับการเคลื่อนตัวด้วยความร้อนและการรับน้ำหนักแบบไดนามิก โดยไม่ต้องบำรุงรักษาหรือปรับเปลี่ยนตลอดอายุการใช้งาน

ข้อมูลจำเพาะทางเทคนิค:

การปฏิบัติตามมาตรฐาน	ภูมิภาค	ข้อกำหนดที่สำคัญ	การปฏิบัติตาม SKL
ห้องน้ำในตัว 13481-2	ยุโรป	ระบบยึดสำหรับหมอนคอนกรีต	✅ เป็นไปตามข้อกำหนดอย่างสมบูรณ์
ห้องน้ำในตัว 13481-4	ยุโรป	ระบบยึดสำหรับหมอนเหล็ก	✅ เป็นไปตามข้อกำหนดอย่างสมบูรณ์
อาเรมา บทที่ 30	ทวีปอเมริกาเหนือ	ระบบยึดราง	✅ตรงตามข้อกำหนด
ยูไอซี 864-5	ระหว่างประเทศ	ข้อกำหนดทางเทคนิคสำหรับการยึด	✅ได้รับการรับรอง
วัณโรค/ที 3065	จีน	ระบบยึดยางยืดของรางรถไฟ	✅ ประเภท-ได้รับการอนุมัติ
ISO9001	ทั่วโลก	ระบบการจัดการคุณภาพ	✅ได้รับการรับรอง

มุมมองการติดตั้งและบำรุงรักษา:

ผลิตผ่านกระบวนการขึ้นรูปร้อน-หรือเย็น-อย่างแม่นยำ ตามด้วยการบำบัดความร้อนแบบควบคุม
ความคลาดเคลื่อนของขนาดคงไว้ภายใน ±1.5 มม. สำหรับคุณลักษณะทางเรขาคณิตที่สำคัญ เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอ
การตรวจสอบด้วยภาพ 100% เสริมด้วยการสุ่มตัวอย่างทางสถิติสำหรับการทดสอบโหลดและการตรวจสอบยืนยันด้านโลหะวิทยา
ข้อบกพร่องที่พื้นผิวได้รับการควบคุมอย่างเข้มงวด-ไม่อนุญาตให้มีรอยแตก ตะเข็บ หรือรอยพับบนส่วนประกอบที่เสร็จแล้ว

มุมมองการบำรุงรักษาและการปฏิบัติงาน

ถ่ายโอนน้ำหนักบรรทุกของรถไฟผ่านจุดสัมผัสหลายจุดเพื่อความเสถียรสูงสุดและลดความเครียดที่นั่งบนราง
กระจายแรงแบบไดนามิกไปทั่วพื้นที่ลูกปืนสลีปเปอร์ที่กว้างขึ้น ป้องกันความเมื่อยล้าเฉพาะที่และความเสียหายจากการบีบอัด
ลดแรงกดสูงสุดที่มุมตีนผีรางผ่านรูปทรงหน้าสัมผัสที่ปรับให้เหมาะสมและการถ่ายโอนโหลดแบบไล่ระดับ
ปรับสมดุลแรงจับยึดในแนวตั้ง (9–18 kN ขึ้นอยู่กับประเภท SKL) พร้อมอุปกรณ์ยึดด้านข้าง (ดีกว่าคลิปสมมาตร 40–60%)
